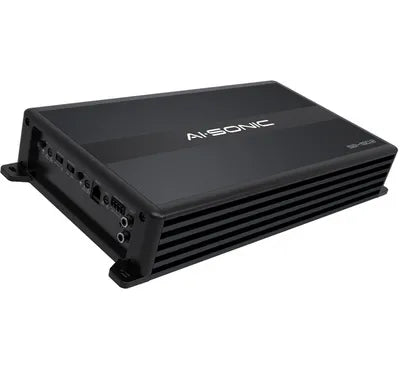

Klass A Förstärkare

Föreställ dig en förstärkare som alltid är redo att leverera sitt bästa, som en sprinter som ständigt står i startblocken. Klass A förstärkare fungerar genom att hålla sina transistorer ständigt aktiva, alltid redo att överföra den minsta nyansen av ljud. Den här ständiga beredskapen innebär att de drar mycket ström och genererar mycket värme, ungefär som en bilmotor som alltid går på full gas. Den stora belöningen? Exceptionell ljudkvalitet med nästan ingen distorsion, vilket gör dem till en favorit bland audiofiler och high-end ljudsystem. Men kom ihåg, med stor ljudkvalitet kommer stort energibehov.

Klass AB Förstärkare

Nu föreställer vi oss en hybrididrottare, skicklig i både sprint och långdistans. Klass AB förstärkare är den perfekta balansen mellan kraft och effektivitet. Vid låga ljudnivåer agerar de som en elegant klass A förstärkare, men när volymen ökar, växlar de till ett mer energibesparande läge likt en klass B. Det innebär att du får njuta av både bra ljudkvalitet och bättre energieffektivitet. Tänk på dem som en pålitlig allrounder, som kan hantera både subtila jazztoner och mäktiga rockkonserter med lika stor skicklighet.

Klass D Förstärkare

Nu kommer vi till den moderna, “digitala” revolutionen som jag hört många kalla det. Förstärkare i Klass D. Föreställ dig en förstärkare som fungerar som en mästare i att slå på och av blixtsnabbt, vilket gör att den knappt drar någon ström och genererar minimal värme. Klass D förstärkare använder pulsbreddsmodulering (PWM) för att hantera ljudsignalerna, vilket gör dem extremt effektiva – ofta över 90%! Detta är som att ha en sportbil som både kan nå extrema hastigheter och ha fantastisk bränsleekonomi. Tidigare kunde ljudkvaliteten vara en kompromiss, men tack vare modern teknik blir ljudkvaliteten bättre och är nu i vissa fall uppe på en konkurrerande nivå med Klass AB  i branschen. Perfekta för allt från portabla högtalare till kraftfulla bilstereosystem, där varje watt räknas.

Sammanfattning

• Klass A: Hög ljudkvalitet, låg effektivitet, mycket värme.
• Klass AB: Bra kompromiss mellan ljudkvalitet och effektivitet.
• Klass D: Mycket hög effektivitet, modern teknik kan ge hög ljudkvalitet.

Valet av förstärkarklass beror på applikationen och vilka egenskaper som är viktigast (ljudkvalitet, effektivitet, värmehantering, etc.). Oavsett om du är en audiofil, nekrofil eller bara gillar filmjölk så finns det något som passar just dina behov!

Olika typer av Slope

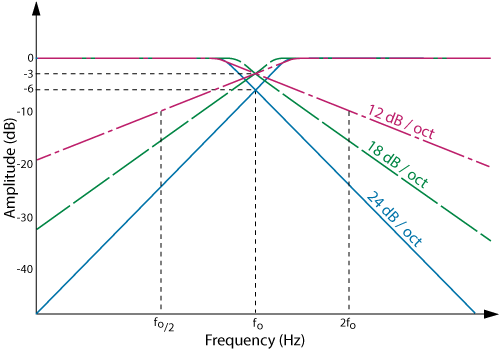

Butterworth, Linkwitz-Riley och Bessel Slopes

När man talar om filterdesign i ljudsystem, särskilt inom billjudsbranschen, är Butterworth (BW), Linkwitz-Riley (LR), och Bessel filtertyper som ofta nämns. Dessa filtertyper har olika karaktäristika vad gäller deras frekvens- och fassvar, vilket påverkar hur ljudet upplevs. Låt oss dyka in i detaljerna för varje typ och deras unika egenskaper.

Butterworth Filter (BW)

• Egenskaper: Butterworth-filter är kända för att ha en maximalt flat frekvensrespons i passbandet. Detta innebär att de inte introducerar någon överdriven dämpning inom det frekvensområde som de ska släppa igenom.
• Slope: Vanligtvis används i 12 dB/oktav eller 24 dB/oktav lutningar.
• Fassvar: Butterworth-filter har en fasförskjutning som kan påverka hur olika frekvenser kombineras vid crossover-punkterna, vilket kan leda till viss fasinterferens om inte korrekt fasjustering används.
• Användning: De används ofta när en jämn frekvensrespons är kritisk, men deras fasrespons kräver noggrann hantering vid crossover-punkter för att undvika fasproblem.

Linkwitz-Riley Filter (LR)

• Egenskaper: Linkwitz-Riley-filter är utformade för att eliminera fasförskjutningar vid crossover-punkterna. De uppnår detta genom att kombinera två Butterworth-filter i serie, vilket resulterar i en faslinjär design.
• Slope: Standardlutningar är 24 dB/oktav, men de kan också konstrueras för 12 dB/oktav och andra brantheter.
• Fassvar: Dessa filter har en fasskiftning på 360 grader (eller multiplar av 360 grader) vid crossover-punkterna, vilket innebär att de undviker fasproblem och ger en sömlös övergång mellan högtalare.
• Användning: De är populära i professionella och high-end ljudsystem där exakt faslinjäritet är viktig, såsom i flerkanals ljudsystem och avancerade bilstereoanläggningar.

Bessel Filter

• Egenskaper: Bessel-filter är kända för att ha en linjär fasrespons, vilket innebär att de behåller en konstant gruppfördröjning över sitt frekvenssvar. Detta leder till minimal fasförvrängning och bevarar vågformerna bättre än andra filtertyper.
• Slope: Vanligtvis används i 12 dB/oktav eller 24 dB/oktav lutningar, men deras huvudfokus är inte på hur snabbt de dämpar frekvenser, utan på att behålla en linjär fasrespons.
• Fassvar: Bessel-filter har den mest linjära fasresponsen av de tre, vilket innebär att de är bäst på att minimera tidsfördröjning och fasförvrängning.
• Användning: Dessa filter är användbara i applikationer där bevarandet av den ursprungliga vågformen är kritiskt, såsom i vissa audiophile- och studiomonitorsystem där tidsnoggrannhet är viktigt.

Sammanfattning av Skillnaderna

• Butterworth (BW): Maximal flat frekvensrespons i passbandet med viss fasförskjutning. Bra för en jämn frekvensrespons men kräver fasjustering vid crossover.
• Linkwitz-Riley (LR): Faslinjär design som eliminerar fasproblem vid crossover-punkter. Perfekt för sömlös integration mellan högtalare.
• Bessel: Linjär fasrespons med konstant gruppfördröjning. Bevarar vågformer och minimerar fasförvrängning, bra för applikationer där tidsnoggrannhet är kritisk.

Genom att förstå dessa filtertyper och deras egenskaper kan du bättre designa och justera ditt billjudssystem för att uppnå den önskade ljudkvaliteten och prestandan.

Användning av DSP för Crossover och Slope Inställningar

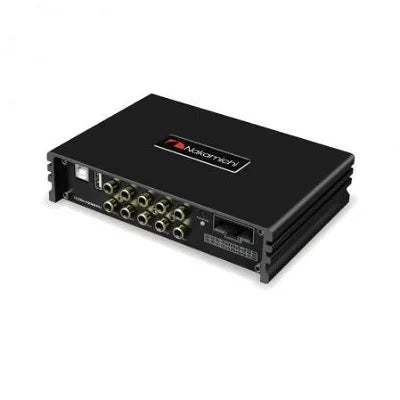

En Digital Signal Processor (DSP) är en ovärderlig komponent för att ställa in crossover och slope i ditt billjudssystem. En DSP hanterar digital signalbehandling och erbjuder enastående flexibilitet och precision i ljudinställningarna.

Fördelar med en DSP

1. Precision och Flexibilitet: Med en DSP kan du ställa in crossover-frekvenser och slopes med hög precision, vilket möjliggör en skräddarsydd ljudupplevelse.
2. Användarvänlig Justering: DSP-enheter kommer ofta med mjukvara som låter dig justera inställningarna via en dator, smartphone eller tablet, med grafiska användargränssnitt som gör det enkelt att se och justera inställningarna i realtid.
3. Flerkanalsbearbetning: DSPs kan hantera flera ljudkanaler samtidigt, vilket gör dem idealiska för komplexa flerkanaliga ljudsystem i bilar.
4. Integration av Andra Ljudinställningar: Förutom crossover och slope kan en DSP också hantera tidsfördröjning, equalization och fasjustering, vilket gör den extremt mångsidig.

Praktiskt Exempel med en DSP

Föreställ dig att du har en avancerad bilstereoinstallation med en DSP. Så här kan du dra nytta av den:

1. Installera och Anslut DSP: Anslut DSP
   mellan din ljudkälla (huvudenheten) och förstärkaren. Anslut DSP
   till din dator eller mobil enhet för att använda dess inställningsmjukvara.

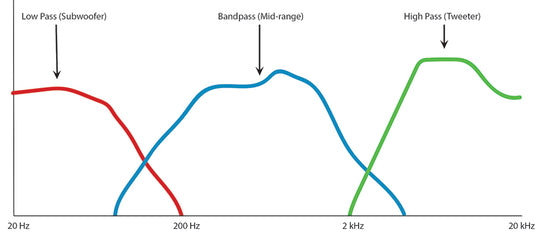

2. Justera Crossover:

• Subwoofer: Ställ in en LPF på subwoofern vid 80 Hz med en slope på 24 dB/oktav.
• Mellanhögtalare: Ställ in ett BPF mellan 80 Hz och 3 kHz med slopes på 12 dB/oktav.
• Diskanthögtalare: Ställ in en HPF vid 3 kHz med en slope på 18 dB/oktav.

1. Finjustering och Ljudoptimering: Använd DSP
   realtidsjustering för att finjustera crossover och slope medan du lyssnar, vilket gör att du kan optimera ljudet för din specifika bil och dina personliga preferenser.
2. Spara och Återanvänd Inställningar: Många DSPs tillåter dig att spara olika inställningsprofiler för olika typer av musik eller lyssningssituationer.

Sammanfattning

Genom att kombinera rätt crossover-inställningar med rätt slope och använda en DSP för precis och flexibel justering, kan du skapa ett ljudsystem i din bil som levererar

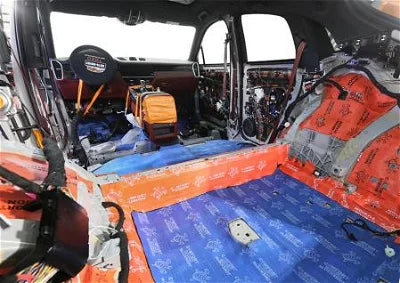

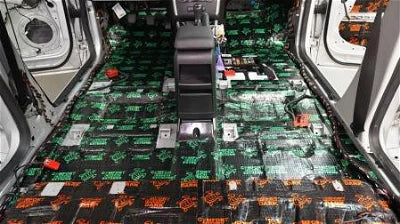

Ljudisolering i bilen hjälper mot flera olika typer av störningar och förbättrar den övergripande ljudkvaliteten.

1. Minskning av vägbuller: Genom att isolera golv, hjulhus och dörrar minskar du ljudet från däck som rullar mot vägen och vägljud som annars skulle tränga in i kupén.
2. Dämpning av motorljud: Ljudisolering kan också hjälpa till att minska ljudet från motorn som kan vara särskilt störande vid högre hastigheter eller under acceleration.
3. Eliminering av vibrationer: Material som Dynamat eller Hushmat hjälper till att dämpa vibrationer från högtalarna och bilens kaross, vilket ger renare och klarare ljud utan skakningar eller skrammel.
4. Reducering av vindbrus: Isolering av dörrar, fönster och tak bidrar till att minska vindbrus, vilket kan vara särskilt märkbart vid körning i högre hastigheter.
5. Förbättrad akustik: Genom att skapa en tystare inre miljö kan du förbättra ljudsystemets prestanda. Musik och tal blir tydligare och mer detaljerade när de inte konkurrerar med omgivande ljud.
6. Minskning av ljudläckage: Ljudisolering hjälper till att hålla ljudet från ditt ljudsystem inne i bilen, vilket innebär att mindre ljud läcker ut och stör omgivningen. Detta är särskilt användbart om du gillar att lyssna på hög musik.
7. Komfort och koncentration: En tystare bilkupé bidrar till en mer avslappnad och behaglig körupplevelse, vilket också kan hjälpa dig att fokusera bättre på körningen.

Sammanfattningsvis hjälper ljudisolering i bilen till att skapa en mer njutbar och högkvalitativ ljudmiljö genom att minska externa störningar och förbättra den inre akustiken. Det är en investering som kan göra varje resa mer behaglig och rolig.
