Ohm beskriver elektriskt motstånd eller, för högtalare med växelsignal, impedans. Impedansen avgör hur tung last slutsteget ser och hur mycket ström det försöker leverera.
Kort svar: Lägre impedans kan ge mer effekt från ett kompatibelt slutsteg, men ökar ström och värme. Koppla aldrig under slutstegets minsta tillåtna impedans. Räkna varje talspole och element innan anslutning.
Resistans och impedans
En multimeter mäter talspolens DC-resistans, som normalt är lägre än högtalarens nominella impedans. Ett 4-ohmselement kan därför visa ungefär 3–4 ohm utan att vara fel.
Impedansen varierar med frekvens, låda och elementets elektriska egenskaper. Slutstegets märkning använder nominella laster för praktisk matchning.
SVC och DVC
SVC, Single Voice Coil, har en talspole. En SVC 4 ohm erbjuder i grunden en 4-ohmslast.
DVC, Dual Voice Coil, har två separata talspolar. En DVC 2 ohm har två 2-ohmsspolar som måste kopplas korrekt. DVC ger fler kopplingsmöjligheter men inte automatiskt mer effekt eller bättre ljud.
Använd normalt båda talspolarna enligt tillverkarens anvisning. De ska matas med samma signal och arbeta tillsammans.
Seriekoppling
Vid serie adderas impedanserna:
R total = R1 + R2 + ...
Två 2-ohmsspolar i serie ger 4 ohm. Strömmen går genom den ena spolen och sedan den andra.
Parallellkoppling
För två lika impedanser i parallell halveras värdet. Två 4-ohmsspolar parallellt ger 2 ohm. Två 2-ohmsspolar ger 1 ohm.
För olika impedanser används:
1/R total = 1/R1 + 1/R2 + ...
Blanda helst inte olika element eller impedanser på samma kanal; effekten fördelas ojämnt och resultatet blir svårare att förutse.

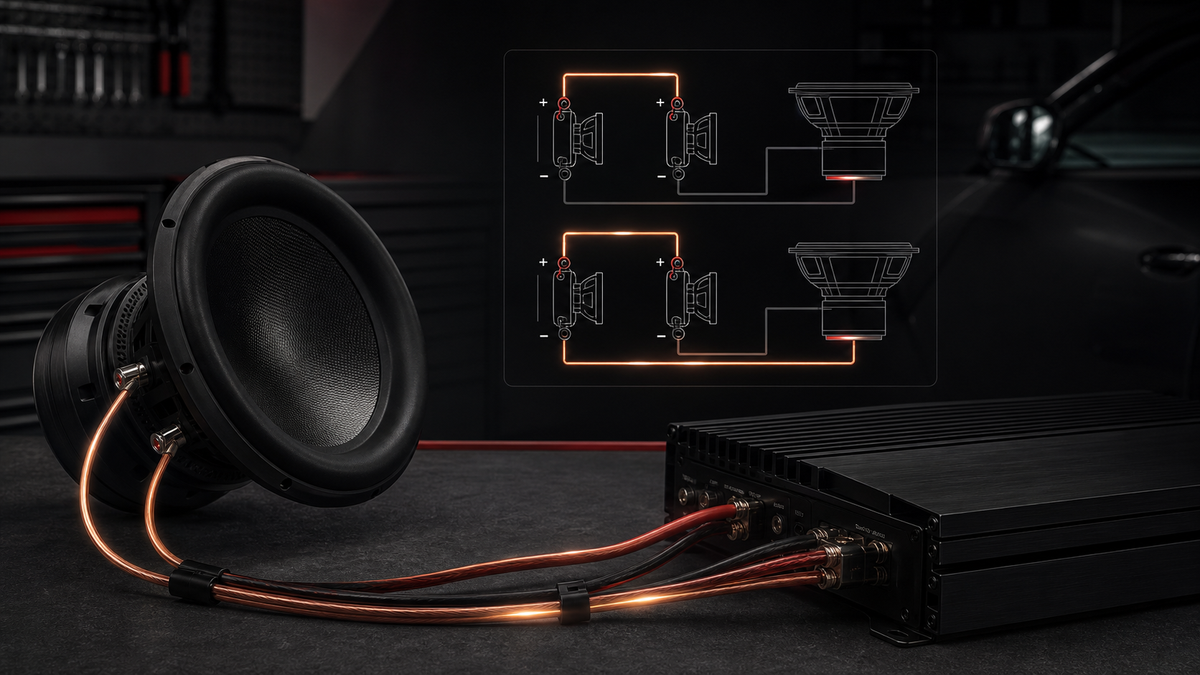

Vanliga DVC-kopplingar
| Element | Serie | Parallell |
|---|---|---|
| 1 × DVC 2 ohm | 4 ohm | 1 ohm |
| 1 × DVC 4 ohm | 8 ohm | 2 ohm |
| 2 × DVC 2 ohm | flera möjligheter, bland annat 2 eller 8 ohm | 0,5 eller kombinerad serie/parallell 2 ohm |
| 2 × DVC 4 ohm | flera möjligheter, bland annat 4 eller 16 ohm | 1 eller kombinerad serie/parallell 4 ohm |
Exakta kopplingsscheman ska följas så att alla spolar belastas lika. Undvik 0,5 ohm om slutsteget inte uttryckligen är byggt och installerat för det.
Stereo, bryggat och mono
Ett monoblock har en monokanal även om det har dubbla terminaler för enklare inkoppling. Terminalerna kan vara parallellkopplade internt.
När ett tvåkanalssteg bryggas ser varje kanal i praktiken en del av lasten. Ett steg som är stabilt i 2 ohm stereo är därför ofta bara godkänt för 4 ohm bryggat. Läs manualen.
Varför ger lägre ohm mer effekt?
Vid samma utspänning kräver lägre impedans mer ström. Slutsteget kan då lämna mer effekt tills det begränsas av nätdel, transistorer, värme eller skyddskretsar.
Effekten dubblas sällan perfekt när impedansen halveras. Elsystmets spänning och slutstegets konstruktion avgör.
Impedansstigning i verkligheten
Subwooferns faktiska impedans ändras med frekvens och låda och är ofta högre än den nominella DC-nära lasten under musik. Detta kallas ibland ”box rise”. Använd inte fenomenet som ursäkt för att koppla under tillverkarens minsta tillåtna nominella impedans.
Så matchar du rätt
- Läs varje talspoles nominella impedans.
- Bestäm antal element.
- Rita serie- och parallellkopplingen.
- Räkna slutlasten.
- Kontrollera slutstegets godkända last i aktuell kanal- eller bryggkoppling.
- Jämför RMS-effekt vid den lasten.
- Kontrollmät DC-resistans innan slutsteget ansluts.
Vanliga misstag
- DVC-elementets ena spole lämnas oanvänd.
- Två terminalpar på monoblock tolkas som två kanaler.
- Bryggad minimilast blandas ihop med stereolast.
- 1 ohm väljs trots att kablage och spänning inte räcker.
- Olika subwoofers kopplas tillsammans.
- Multimeterns DC-värde förväntas vara exakt samma som nominell impedans.
FAQ
Är 1 ohm bättre än 2 ohm?
Inte generellt. 1 ohm kan ge mer effekt men också mer ström och värme. 2 ohm kan ge bättre marginal och verkningsgrad beroende på slutsteget.
Kan ett 4-ohmsslutsteg driva 2 ohm?
Endast om tillverkaren uttryckligen anger stabil drift vid 2 ohm i aktuell koppling.
Kan jag mäta ohm med multimeter?
Du kan mäta DC-resistans för kontroll av koppling och spole, men den är inte samma sak som frekvensberoende impedans.
Måste båda DVC-spolarna användas?
Normalt ja. Följ elementets manual; båda ska få samma signal och belastning.
Vad händer om lasten blir för låg?
Slutsteget kan överhettas, klippa, gå i protect eller skadas. Strömförsörjningen belastas också hårdare.
